Üç Eksenli EO Sensör IR Sensör EO IR Kamera Ethernet Video Çıktısı

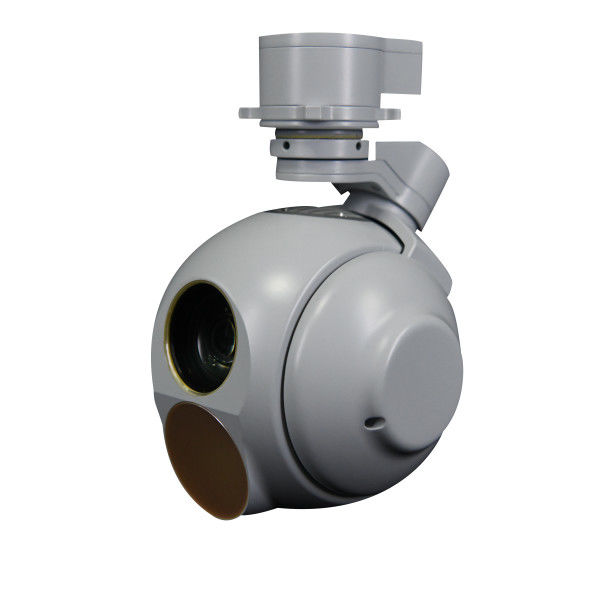

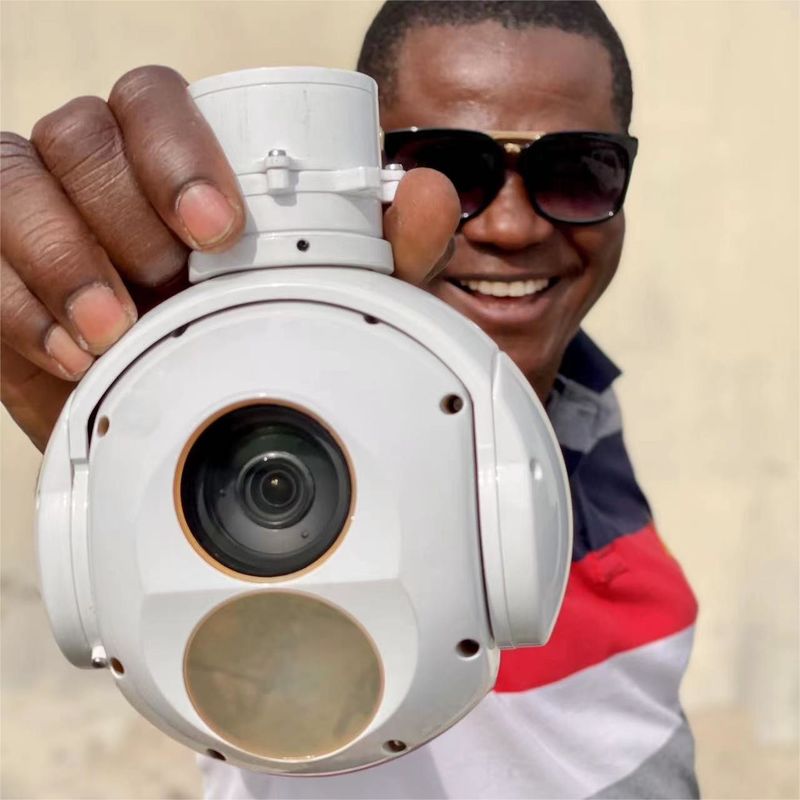

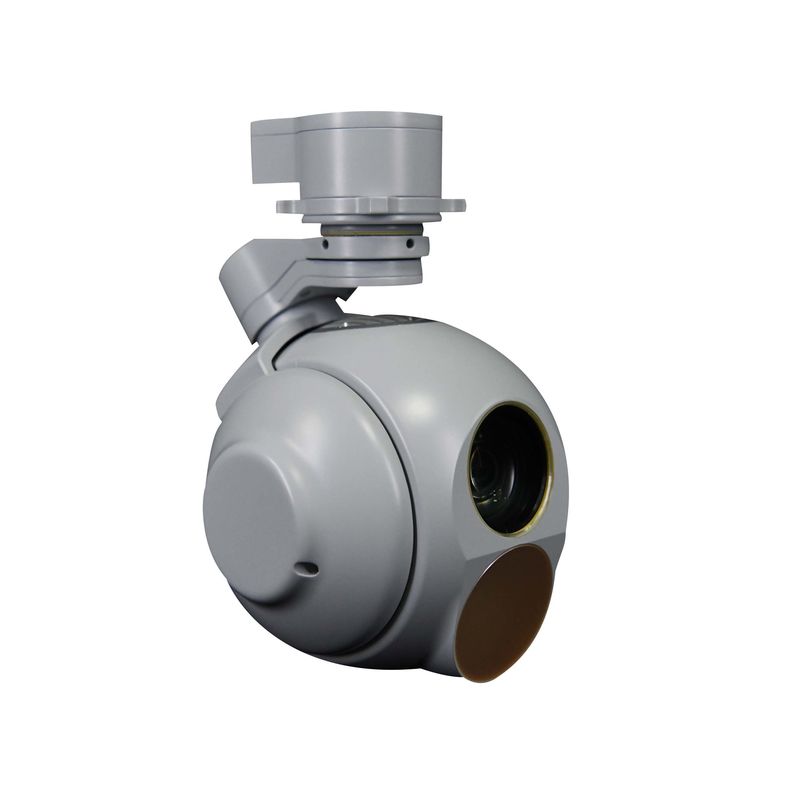

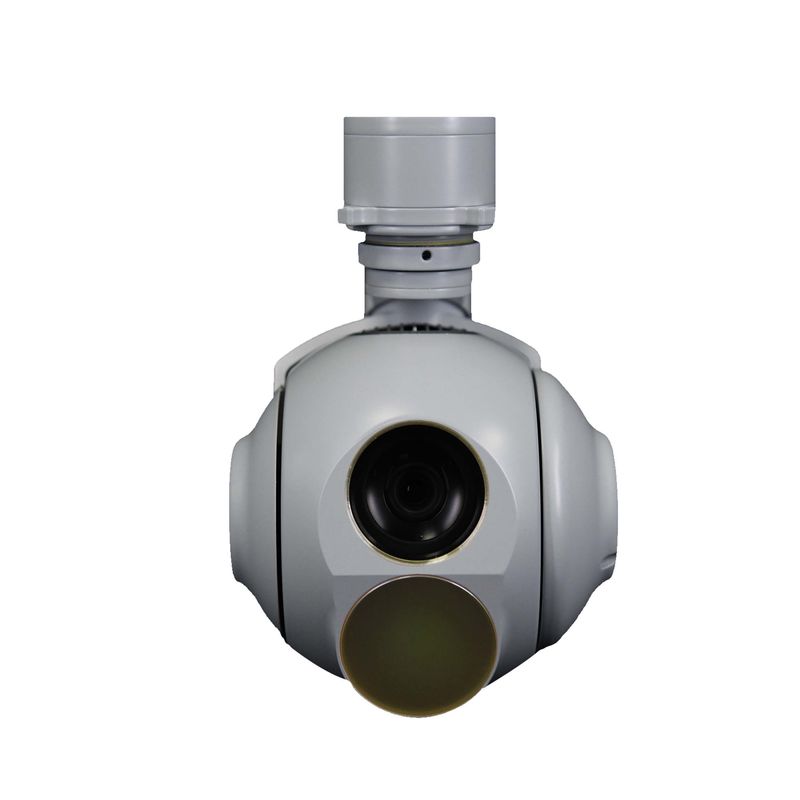

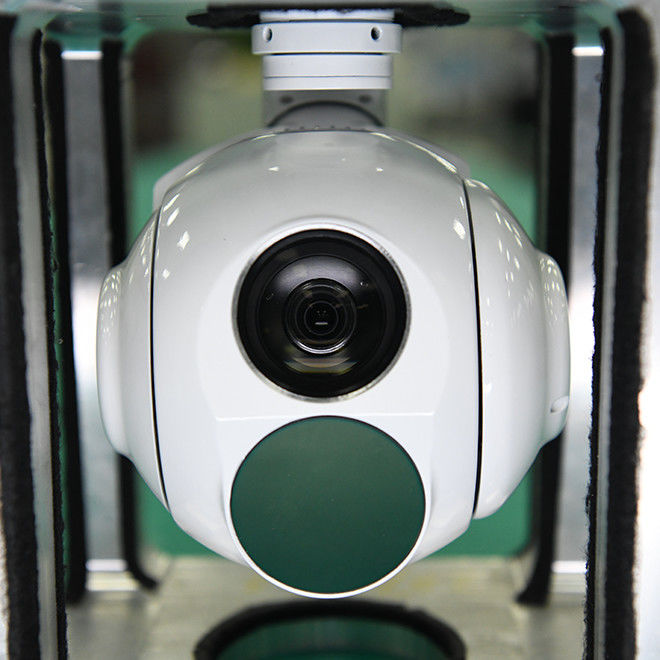

TS120BT-04, UAV için ağ üç eksenli gyro stabilize gimbal hava üzerindeki EO IR kamerası, 360 ° sürekli dönüş servomoteur, Dahili 30X HD zoom kamerası ve 640x 512 IR modülü,Toplam ağırlığı yaklaşık 950g.TS01CT-N hafif ağırlıklı, olgun ve yüksek stabilizasyon doğruluğu pan tile servo sistem teknolojisi ile hava üzerindeki EO IR kamerası ve as edilebilir, aynı zamanda UAV'de de monte edilebilir,Deniz ve hava ihtiyaçlarını karşılamak için gemiler ve araçlar.
Görevleri
1. algılama alanı için görünür soğutulmamış LWIR video ve görüntü sağlayın
2Yüksek hassasiyetli görsel eksen stabilizasyon fonksiyonu
3Yer hedefini tespit etme ve tanıma yeteneğine sahip.
4. Arama, takip, kilit, rehberlik, vb. çalışma yollarını destekle
5Karakter üst üste, özel ve görüntüleme işlevleri ile;
6Kendini kontrol ve hata teşhisi fonksiyonu ile.
7UDP kontrolü ve Ethernet ile video (UDP/RTSP) iletimi
8. IR Sahte renk sıcaklık ölçümü
9Video ve görüntü depolama alanına da dahil.
Özellikler
| EO sensörü |
Dalga boyu |
0.4μm ∙ 0.9μm |
| Karar |
1920x1080 |
| Fokal uzaklık |
4.3mm129mm(30X) |
| FOV |
63.7° ∼2.3° |
| Video çıkışı |
HD-SDI ((1080P 30Hz) |
| Uzaklık |
İnsanlar: 6km algılama; 2km tanıma |
| IR sensörü |
IR Tipi |
LWIR ((soğutulmamış) |
| Dalga boyu |
8 ‰ 14 μm |
| Karar |
640x512 |
| Piksel |
12um |
| NETD |
50mk. |
| Odaklama uzunluğu |
35mm/F1.0 |
| FOV |
12.5o × 10o |
| Uzaklık |
İnsanlar: 1km tespit; 0.25km tanıma
Araç: tespit 6km; tanıma 1.5km. |
| Servo Sistemi |
Döner limitler |
360o sürekli Pan, Pitch: -110° ~ +10 o |
| Köşe doğruluğu: |
≤2mrad |
| Stabilizasyon doğruluğu |
≤100μrad ((1σ) ((2°/Hz,1°/Hz Swing) |
| En yüksek açısal hız |
≥50°/s |
| Maks. açısal ivme: |
≥90°/S |
| İzleme İşlevleri |
Hareket hızı: |
30 piksel/çerçeve |
| Hedef görüntüleme kontrastı: |
% 8 |
| Hedef görüntüleme piksel ((Mini) |
4x3 piksel |
| Destek |
Fonksiyon kaybı olmadan anti-okklüzyon |
| Arayüz |
İletişim
Arabirim |
RS422 x2 ((TTL isteğe bağlı) |
| Video çıkışı |
100mb Ethernet |
Mekanik çizim
