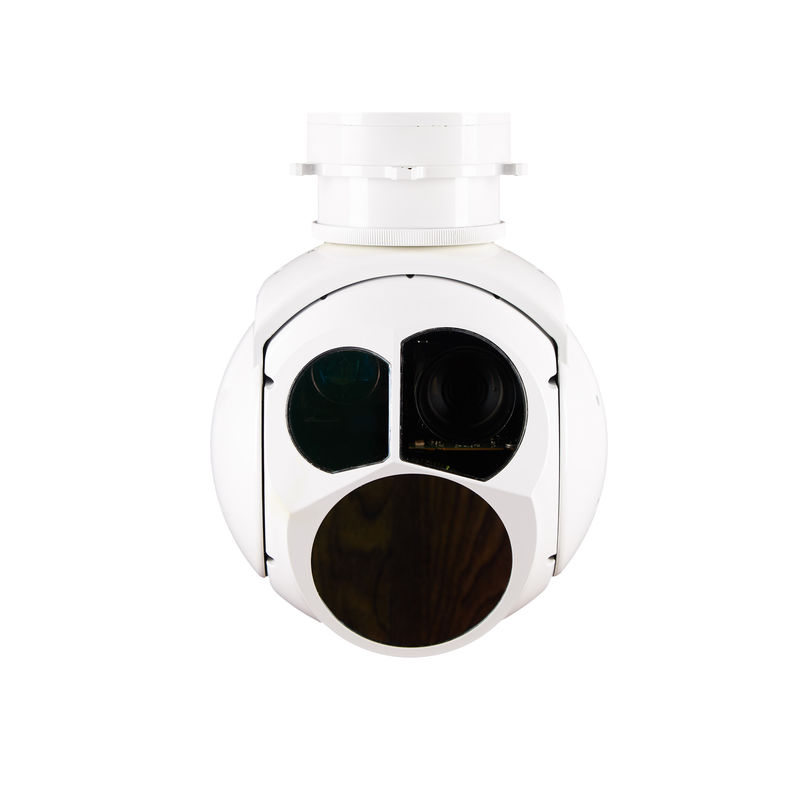

2Kg 2 Eksen Akıllı Algılama ve Tanıma Elektro Optik Takip Sistemi
TS02-170, 2 kanal RS422 ve 1 kanal HDSDI, dahili 30X EO sensörü, çözünürlük 640x512 soğutmasız LWIR ve 4km lazer telemetre, 360° sürekli dönüşlü servo motor, toplam ağırlığı yaklaşık 2.4kg.TS02- olan cayro stabilize elektro optik izleme sistemidir. 170 havadan elektro optik sistem
Fonksiyonlar
1. Algılama alanı için kızılötesi video ve görüntü sağlayın
2. Yüksek hassasiyetli görsel eksen sabitleme işlevi
3. Yer hedefi tespit ve tanıma kabiliyetine sahip
4. Destek arama, izleme, kilitleme, yönlendirme vb. çalışma yolları
5. Karakter yerleşimi, özel ve görüntüleme işlevleriyle;
6. Kendi kendine kontrol ve arıza teşhis fonksiyonu ile
7. hedef pozisyonu ve lazer aralığını destekleyin
8. Öz denetim vearıza teşhisi
Özellikler
| EO sensörü |
dalga boyu |
0.4μm～0.9μm |
| Çözünürlük |
1920x1080 |
| Odak uzaklığı |
4.3mm～129mm(30X) |
| görüş açısı |
63.7°～2.3° |
| Video çıkışı |
HD-SDI(1080P 30Hz) |
| Mesafe |
İNSANLAR:Algılama 6km;Tanıma 2km ARAÇ:Algılama 15km;Tanıma 8km |
| IR sensörü |
IR Tipi |
LWIR(soğutulmamış) |
| dalga boyu |
8～14μm |
| Çözünürlük |
640x512 |
| piksel |
12um |
| NETD |
40 milyon |
| Odak uzunluğu |
60mm/F1.0 |
| görüş açısı |
6,9º×5,5º |
| Mesafe |
İNSANLAR: Algılama 1.8km;Tanıma 0.4km
ARAÇ:Algılama 10km;Tanıma 2.5km |
| Lazer menzil bulucu |
dalga boyu |
1535nm |
| Verim |
|
| Değişen mesafe |
4km |
| Değişen doğruluk |
±3 |
| Servo Sistem |
Dönen limitler |
360º sürekli Pan, Pitch: -110° ~+10 º |
| Açısal doğruluk: |
≤2mrad |
| Stabilizasyon doğruluğu |
≤100μrad(1σ)(2°/Hz,1°/Hz Salınım) |
| Max.açısal hız |
≥50°/s |
| Maks.açısal ivme: |
≥90°/S |
| İzleme İşlevleri |
Hareket hızı: |
30 piksel/çerçeve |
| Hedef görüntüleme kontrastı: |
%8 |
| Hedef görüntüleme pikseli (Mini) |
4x3 piksel |
| Destek |
Fonksiyon kaybı olmaksızın anti-oklüzyon |
| Arayüz |
İletişim
arayüz |
RS422 x2(TTL isteğe bağlı) |
| Video çıkışı |
HDSDI |
Mekanik Çizim
