Menşe yeri:
Çin
Marka adı:
HONPHO
Sertifika:
ISO9001:2015/GB/T 19001-2016
Model numarası:
TS170C-02
Bize Ulaşın
EO IR ve LRF ile 170mm Sınıf Hava Üzerinde Elektroptik İzleme Sistemi
170 mm çapında, küçük boyutlu ve hafif 2 eksenli yüksek stabilizasyon doğruluğu TS170C-02 hava üzerindeki elektro optik sistemAraç ve gemi tespiti ve tanıma fonksiyonlarıHedef kaçırma ve tekrar yakalama fonksiyonları.
TS170C-02Gözlem için gece gündüz çalışmayı sunar ve lazer menzil ölçerini kullanarak tam hedef mesafe bilgileri ile birleştirilir.Bu, savaş alanındaki askerlerin, koordinasyonlu kara ve hava saldırıları yapmak için hedefi net bir şekilde belirleyerek belirgin bir avantaj elde etmelerini sağlar
Görevleri
1- Bulma alanı için kızılötesi video ve görüntü sağlayın.
2Yüksek hassasiyetli görsel eksen stabilizasyon fonksiyonu
3Yer hedefini tespit etme ve tanıma yeteneğine sahip.
4. Arama, takip, kilit, rehberlik, vb. çalışma yollarını destekle
5Karakter üst üste, özel ve görüntüleme işlevleri ile;
6Kendini kontrol ve hata teşhisi fonksiyonu ile.
7Hedef pozisyonunu ve lazer menzilini destekle.
8Kendini denetlemek veHata teşhisi
Özellikler
| EO sensörü | Dalga boyu | 0.4μm ∙ 0.9μm | |||
| Karar | 1920x1080 | ||||
| Fokal uzaklık | 4.3mm129mm(30X) | ||||
| FOV | 63.7° ∼2.3° | ||||
| Video çıkışı | HD-SDI ((1080P 30Hz) | ||||
| Uzaklık | İnsanlar: 6km algılama; 2km tanıma | ||||
| IR sensörü | IR Tipi | LWIR ((soğutulmamış) |
| Dalga boyu | 8 ‰ 14 μm | |
| Karar | 640x512 | |
| Piksel | 12um | |
| NETD | 40mk | |
| Odaklama uzunluğu | 63mm/F1.0 | |
| FOV | 6.9o×5.5o | |
| Uzaklık | İnsanlar: algılama 1.8km; tanıma 0.4km Araç: 10km tespit; 2.5km tanıma |
| Lazer menzil ölçer | Dalga boyu | 1535nm |
| Performans | ||
| Uzaklık | 4km | |
| Sınır doğruluğu | ±3 |
| Servo Sistemi | Döner limitler | 360o sürekli Pan, Pitch: -110° ~ +10 o | ||||
| Köşe doğruluğu: | ≤2mrad | |||||
| Stabilizasyon doğruluğu | ≤100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| En yüksek açısal hız | ≥50°/s | |||||
| Maks. açısal ivme: | ≥90°/S | |||||
| İzleme İşlevleri | Hareket hızı: | 30 piksel/çerçeve | ||||
| Hedef görüntüleme kontrastı: | % 8 | |||||
| Hedef görüntüleme piksel ((Mini) | 4x3 piksel | |||||
| Destek | Fonksiyon kaybı olmadan anti-okklüzyon | |||||
| Arayüz | İletişim Arabirim |
RS422 x2 ((TTL isteğe bağlı) | |||
| Video çıkışı | HDSDI | ||||

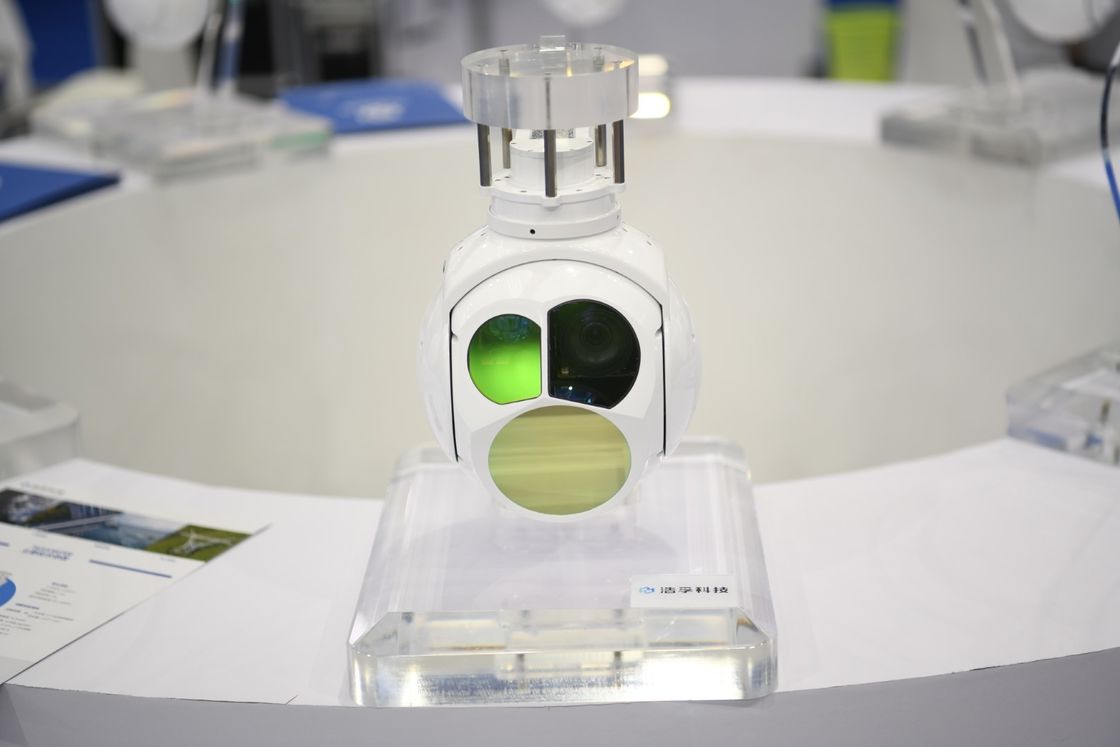

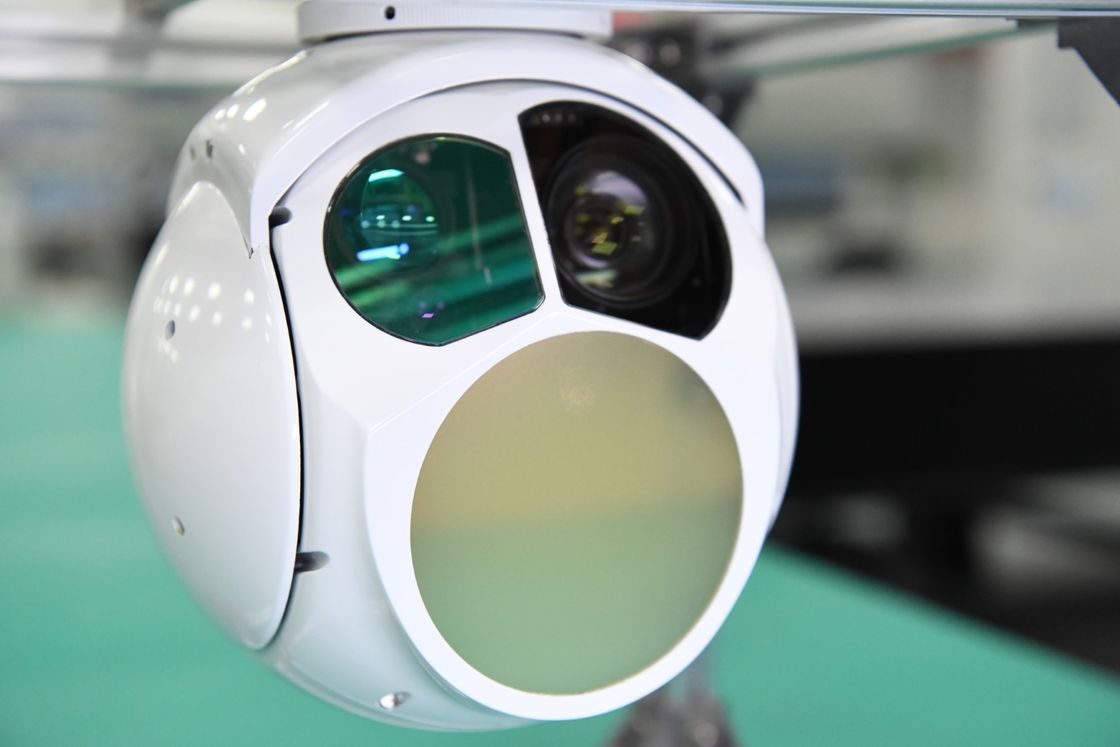

Resim
Mekanik çizim
