Hedefleme Takibi Lrf'li Çift Sensörlü Kamera Elektro Optik Kızılötesi Sistemler
TS02-N, 30X EO sensörü ve 50mm 640x512 soğutmasız LWIR ve 4km lazer telemetre, 360° sürekli dönüşlü servo motor, toplam ağırlığı yaklaşık 2kg olan ağ sürümü cayro stabilize elektro optik elektro hedefleme sistemidir. TS02-N ışıklı havadan elektro optik sistem ağırlık, olgun ve yüksek stabilizasyon doğruluğu pan kiremit servo sistem teknolojisi ve ase olabilir, ayrıca deniz ve hava ihtiyaçlarını karşılamak için İHA, gemi ve araçlara monte edilebilir.
Nesne takibi, uzun menzilli gözetleme, izleme ve yasa uygulama uygulamaları için temel bir özelliktir.Operatör, hedefi tahsis edebilir ve yakınlaştırabilirken, yerleşik işlemci, hava aracının hareket yönünden bağımsız olarak hedefi video ekranının ortasında tutacaktır.
Fonksiyonlar
1. Algılama alanı için kızılötesi video ve görüntü sağlayın
2. Yüksek hassasiyetli görsel eksen sabitleme işlevi
3. Yer hedefi tespit ve tanıma kabiliyetine sahip
4. Destek arama, izleme, kilitleme, yönlendirme vb. çalışma yolları
5. Karakter yerleşimi, özel ve görüntüleme işlevleriyle;
6. Kendi kendine kontrol ve arıza teşhis fonksiyonu ile
7. hedef pozisyonu ve lazer aralığını destekleyin
8. Öz denetim vearıza teşhisi
Özellikler
| EO sensörü |
dalga boyu |
0.4μm～0.9μm |
| Çözünürlük |
1920x1080 |
| Odak uzaklığı |
4.3mm～129mm(30X) |
| görüş açısı |
63.7°～2.3° |
| Video çıkışı |
HD-SDI(1080P 30Hz) |
| Mesafe |
İNSANLAR:Algılama 6km;Tanıma 2km ARAÇ:Algılama 15km;Tanıma 8km |
| IR sensörü |
IR Tipi |
LWIR(soğutulmamış) |
| dalga boyu |
8～14μm |
| Çözünürlük |
640x512 |
| piksel |
12um |
| NETD |
50 milyon |
| Odak uzunluğu |
50mm/F1.0 |
| görüş açısı |
8,8º×7,0º |
| Mesafe |
İNSANLAR: Algılama 1.4km;Tanıma 0.35km
ARAÇ:Algılama 8.4km;Tanıma 2.1km |
| Lazer menzil bulucu |
dalga boyu |
1535nm |
| Verim |
|
| Değişen mesafe |
4km |
| Değişen doğruluk |
±3 |
| Servo Sistem |
Dönen limitler |
360º sürekli Pan, Pitch: -110° ~+10 º |
| Açısal doğruluk: |
≤2mrad |
| Stabilizasyon doğruluğu |
≤100μrad(1σ)(2°/Hz,1°/Hz Salınım) |
| Max.açısal hız |
≥50°/s |
| Maks.açısal ivme: |
≥90°/S |
| İzleme İşlevleri |
Hareket hızı: |
30 piksel/çerçeve |
| Hedef görüntüleme kontrastı: |
%8 |
| Hedef görüntüleme pikseli (Mini) |
4x3 piksel |
| Destek |
Fonksiyon kaybı olmaksızın anti-oklüzyon |
| Arayüz |
İletişim
arayüz |
RS422 x1(TTL isteğe bağlı) |
| Video çıkışı |
100mb Ethernet |

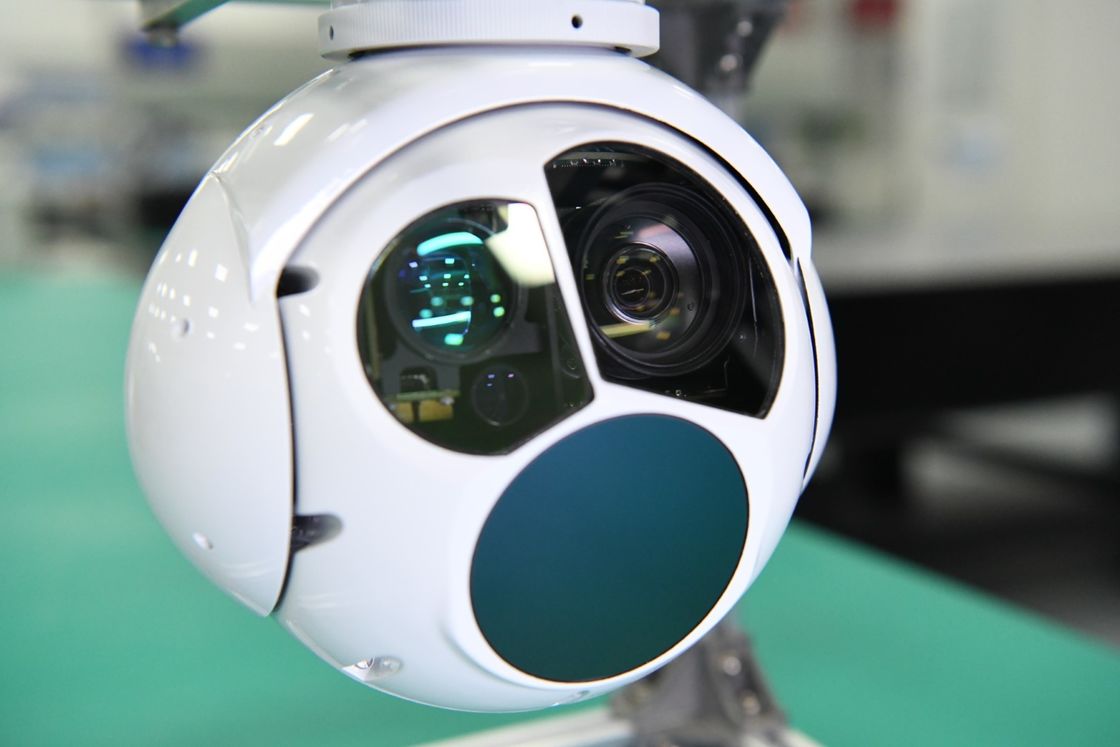

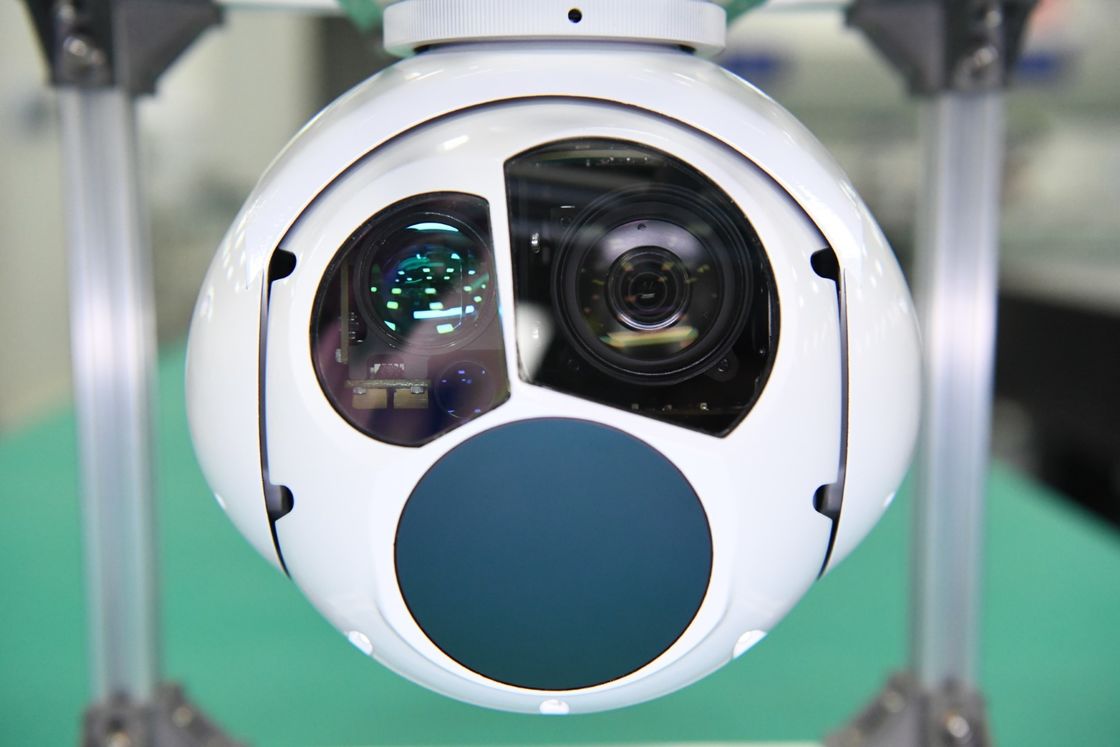

Resim
Mekanik Çizim
