905nm 1000m İki Eksenli Elektroptik Drone Sistemi EO Sensörü

İki Eksenli Girostik stabilize gimbal

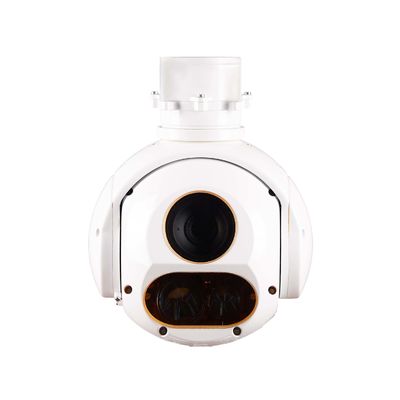

TS120B fotoelektrik kapsülü, iki eksenli bir gyro istikrarlı platform kullanır, 360 sürekli dönüş gerçekleştirmek için iletken bir kayma halka ile donatılmıştır.ve dahili 30 kat yüksek çözünürlüklü görünür ışık kamerası ve lazer menzil ölçerine sahiptir.
Temel olarak hava üzerindeki yerüstü görüntüleme algılama, tanımlama, izleme, menzil ve konumlandırma için kullanılır ve hava haritası, izleme ve keşif ihtiyaçlarını karşılar.

fonksiyon

a) Bulma bölgesinin görünür bir video görüntüsünü sağlamak;
b) Yüksek hassasiyetli görsel eksen stabilizasyon fonksiyonuna sahiptir;
(c) Yer hedeflerini tespit etme ve tanımlama yeteneğine sahip olmak;
d) Arama, izleme, kilitleme, yönlendirme ve diğer çalışma modları ile;
e) Karakter üstleştirme özelleştirme ve görüntüleme fonksiyonu ile;
f) Hedef konum fonksiyonu ile;
g) Lazer aralığı fonksiyonu ile;
(h) Kendi kendine kontrol ve hata teşhisi fonksiyonlarına sahiptir.

Görünür zoom kamerası

a) Çalışma bandı: 0.4μm ~ 0.9μm;
B) Detektör piksel sayısı: 1920×1080;
c) Fokal uzunluk: 4.3mm~129mm, optik 30 kat sürekli zoom;
d) Sürekli zoom yatay görüş alanı: 63.7 ~ 1.1;
e) Video çıkışı: HD-SDI, 1080P, 30Hz.

lazer aralığı

a) Çalışma dalga boyu: 905nm;
b) Sınır doğruluğu: 3m;
c) Sıklık aralığı: 1Hz;
d) Lazer menzil mesafesi: 3 ~ 1000 m

Servo performans indeksi

a) Döner aralığı
Azimut ekseni: n×360° sürekli dönüş.
Çığlık eksen:-110 ~ +10 (0 yatay yönde ve yukarı yönünde pozitif)
b) Köşe ölçüm doğruluğu: ≤2mrad;
c) Istikrar doğruluğu: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz salınım);
d) Maksimum açı hızı: ≥ 50/s;
e) Maksimum açısal ivme: ≥ 90/s2.

İzleme performans indeksi

a) Piksel sapma güncelleme hızı: 50hz;
b) İzleme hızı: 30 piksel/çerçeve;
c) En az hedef kontrast: % 8
d) En az hedef görüntü boyutu: 4×3 piksel;
e) Hedef görüntülemesinin yuvarlanma, hızlı azaltma veya büyütme durumunda kaymadan veya kaybetmeden izleme yeteneğine sahiptir;
f) Bulutlar ve zemin sahneleri gibi kısa süreli tıkanıklık ortadan kaldırıldıktan sonra hedefi otomatik olarak yeniden yakalama yeteneğine sahiptir.

Elektriksel özellik

a) İletişim arayüzü: 1 RS422;
Video arayüzü: 1 kanal HD-SDI.

Güç kaynağı özellikleri

a) Adli DC voltaj: 12V;
b) Normal güç kaynağı voltaj aralığı: 10V ~ 14V;
c) Ortalama güç tüketimi: ≤15W;
d) En yüksek güç tüketimi: ≤30W.

Arayüz tanımı

3.1 Mekanik arayüz
Mekanik montaj arayüzüne bak. Resim.


Şekil 1 Mekanik arayüz

3.2 Elektrikli arayüz
Fotoelektrik topu için iki tür konektör vardır, dikdörtgen konektör güç kaynağı ve iletişim için kullanılır ve RF konektörü video aktarımı için kullanılır.Arayüz tanımı için bakınızTablo 1, Tablo 2

Tablo 1 Dikdörtgen Bağlantının Tanımı (J30-15ZK)

Tablo 2 Video Arayüzü (MCX-KYH81)
