Menşe yeri:
Çin
Marka adı:
HONPHO
Sertifika:
ISO9001:2015/GB/T 19001-2016
Model numarası:
TS130CT-02
Bize Ulaşın

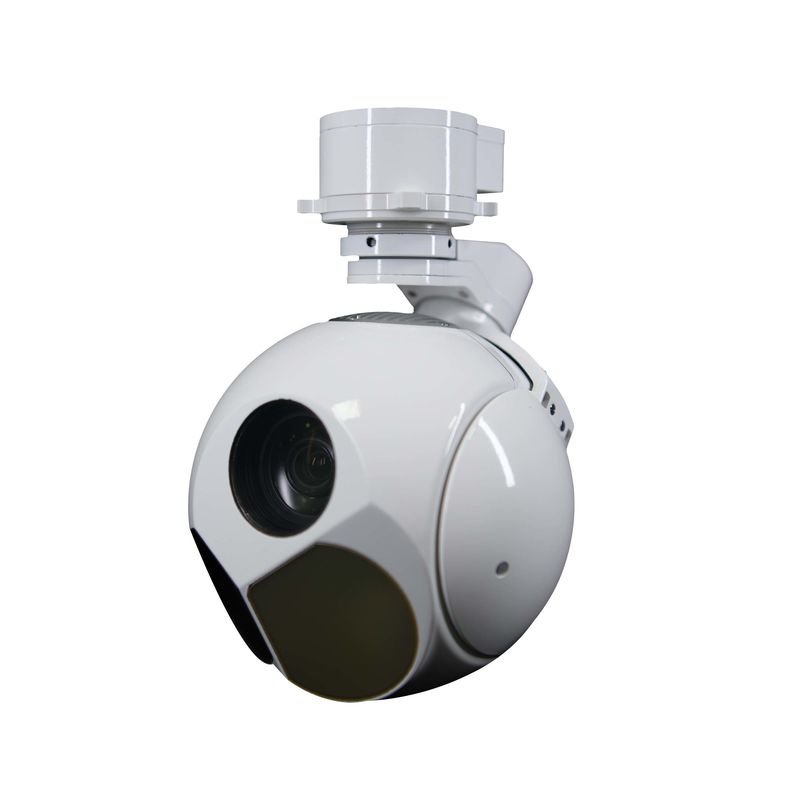

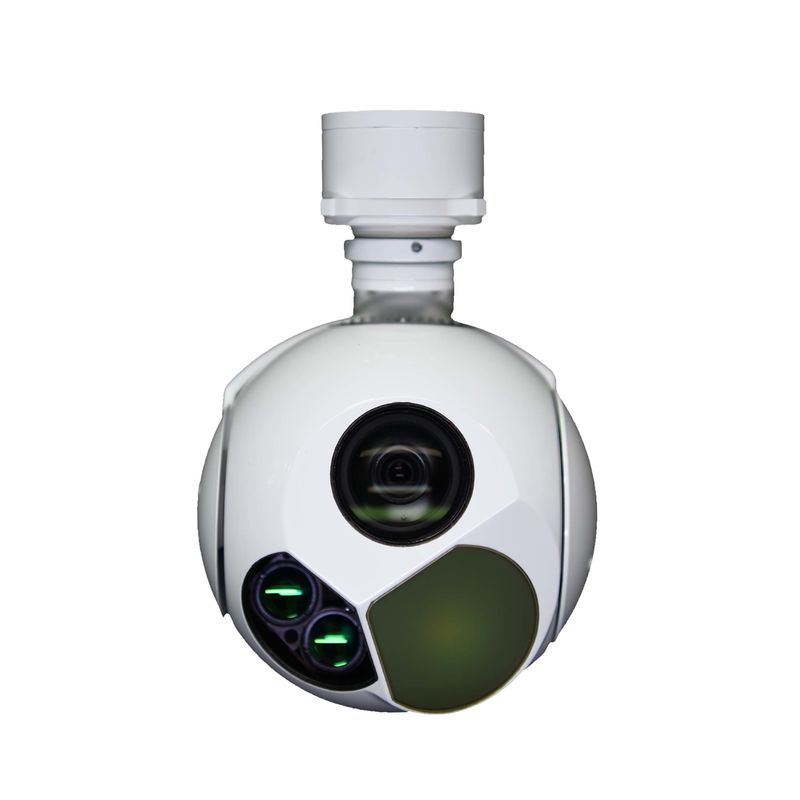

Üç Eksenli IR EO Sensör UAV Gimbal KameraLazer Aralıklandırma Fonksiyonu ile
TS130CT-02, daha geniş bir çalışma aralığına ulaşmasını sağlayan görünür ışık, IR ve Lazer de dahil olmak üzere üç ışığı vardır.30 kat optik zoom ekliyor SONY 1/1.8 ¢ Sirkadiyen kamera ve 35 mm 12μm IR termal kamera ve 3000m lazer menzil ölçer.Kamera, daha iyi bir alüminyum alaşımlı evin avantajına sahip., müdahale karşıtı ve ısı dağılımı. Denetim, gözetim, kurtarma ve diğer zorlu uygulamalar gibi uzun menzilli görev UAV endüstrilerinde yaygın olarak kullanılır.e ve diğer endüstriyel uygulamalar.
Görevleri
1- Bulma alanı için kızılötesi video ve görüntü sağlayın.
2Yüksek hassasiyet ve görsel eksenin stabilizasyonu
3Yer hedefini tespit etme ve tanıma yeteneği.
4Arama, takip, kilitleme, yönlendirme vb. çalışma modlarını destekle
5. Karakter üst üsteleme, özel ve görüntüleme desteği
6Hedef konumlandırma ve lazer mesafe desteği.
7Kendini denetlemek veHata teşhisi
8UDP kontrolü ve Ethernet ile video (UDP/RTSP) iletimi
9. IR Sahte renk sıcaklık ölçümü
10Video ve görüntü depolama alanına da dahil.
Özellikler
| EO sensörü | Dalga boyu | 0.4μm ∙ 0.9μm | |||
| Karar | 1920x1080 | ||||
| Fokal uzaklık | 4.3mm129mm(30X) | ||||
| FOV | 63.7° ∼2.3° | ||||
| Video çıkışı | HD-SDI ((1080P 30Hz) | ||||
| Uzaklık | İnsanlar: 6km algılama; 2km tanıma | ||||
| IR sensörü | IR Tipi | LWIR ((soğutulmamış) |
| Dalga boyu | 8 ‰ 14 μm | |
| Karar | 640x512 | |
| Piksel | 12um | |
| NETD | 50mk. | |
| Odaklama uzunluğu | 35mm/F1.0 | |
| FOV | 12.5o × 10o | |
| Uzaklık | İnsanlar: 0,7 km tespit; 0,22 km tanıma Araç: tespit 4.2km; tanıma 1km. |
| Lazer menzil ölçer | Dalga boyu | 905nm/1535nm |
| Performans | ||
| Uzaklık | 1.5km ((3km isteğe bağlı) | |
| Sınır doğruluğu | ±3 |
| Servo Sistemi | Döner limitler | 360o sürekli Pan, Pitch: -110° ~ +10 o | ||||
| Köşe doğruluğu: | ≤2mrad | |||||
| Stabilizasyon doğruluğu | ≤100μrad ((1σ) ((2°/Hz,1°/Hz Swing) | |||||
| En yüksek açısal hız | ≥50°/s | |||||
| Maks. açısal ivme: | ≥90°/S | |||||
| İzleme İşlevleri | Hareket hızı: | 30 piksel/çerçeve | ||||
| Hedef görüntüleme kontrastı: | % 8 | |||||
| Hedef görüntüleme piksel ((Mini) | 4x3 piksel | |||||
| Destek | Fonksiyon kaybı olmadan anti-okklüzyon | |||||
| Arayüz | İletişim Arabirim | RS422 x1 ((TTL isteğe bağlı) | |||
| Video çıkışı | Ethernet | ||||
Resim
Mekanik çizim
Optik platform izleme sisteminin çalışma prensibi
İzleme sistemi önce hedef için daha fazla görüntülenmiş ama daha az görüntülenmiş modda arar ve daha sonra hedefin izlerini bulduğunda daha az görüntülenmiş ama daha fazla görüntülenmiş moduna geçer.İzleme, zaman içinde hareket eden bir hedefin yerini belirleme sürecini ifade eder.Bir izleme sistemi, bir hedef hareketinin bir dizi resmini elde etmek için bir optoelektronik sensör (örneğin, bir şarjla eşleşen cihaz (CCD: Şarjla Eşleşen Cihaz)) kullanırken,Biz buna optoelektronik izleme sistemi diyoruz.Fotoelektrik izleme sistemleri genellikle iki tahrik ünitesini, rafı ve hassas izleme aşamasını içeren kompozit eksen izleme teknolojisini kullanır.Rack, konumlandırma rotasyon sinyalini yönlendirme sinyaline göre elde etmelidir., ve hedefi kendi dönüşüyle büyük bir görüş alanı ve düşük örnekleme sıklığı ile kaba detektörde gösterir,ve kontrol döngüsünün tork tarafından yönlendirilen büyük bir seyahat menzili ve düşük takip doğruluğu ile konumlandırma sonucu almakKaba dedektörün izleme hatasının azalması temelinde, raf servo sistemi tarafından üretilen hedef izlemesinin kalan kalıntıları ikincil izlemeye girer.Hassas izleme platformu, küçük görüş alanı ve yüksek örnekleme sıklığı ile ince detektörden elde edilen hedef dışı miktarla motoru çalıştırır., ve optik eksen işaretlemesinin nihai doğruluğu, küçük yolculuk aralığı ve yüksek takip doğruluğu ile izleme performansı altında elde edilir.Optik izleme sisteminin nihai görevi, aygıtı motordan geçerek cihazla hedef arasındaki görünen eksikliği sürekli azaltmaktır..
